Видувна прес-форма для ПЕТ-пляшки: як влаштована і що врахувати

Як видувають ПЕТ-пляшку

Спершу литтям під тиском виготовляють преформу — заготовку з уже готовою горловиною і різьбою. Потім преформу нагрівають, ставлять у видувну форму, розтягують штоком і роздувають повітрям. Пластик прилягає до охолоджуваних стінок форми і набуває її контуру.

Горловина під час видування не змінюється: її задає преформа, а не видувна форма. Саме тому форму розраховують під конкретну преформу.

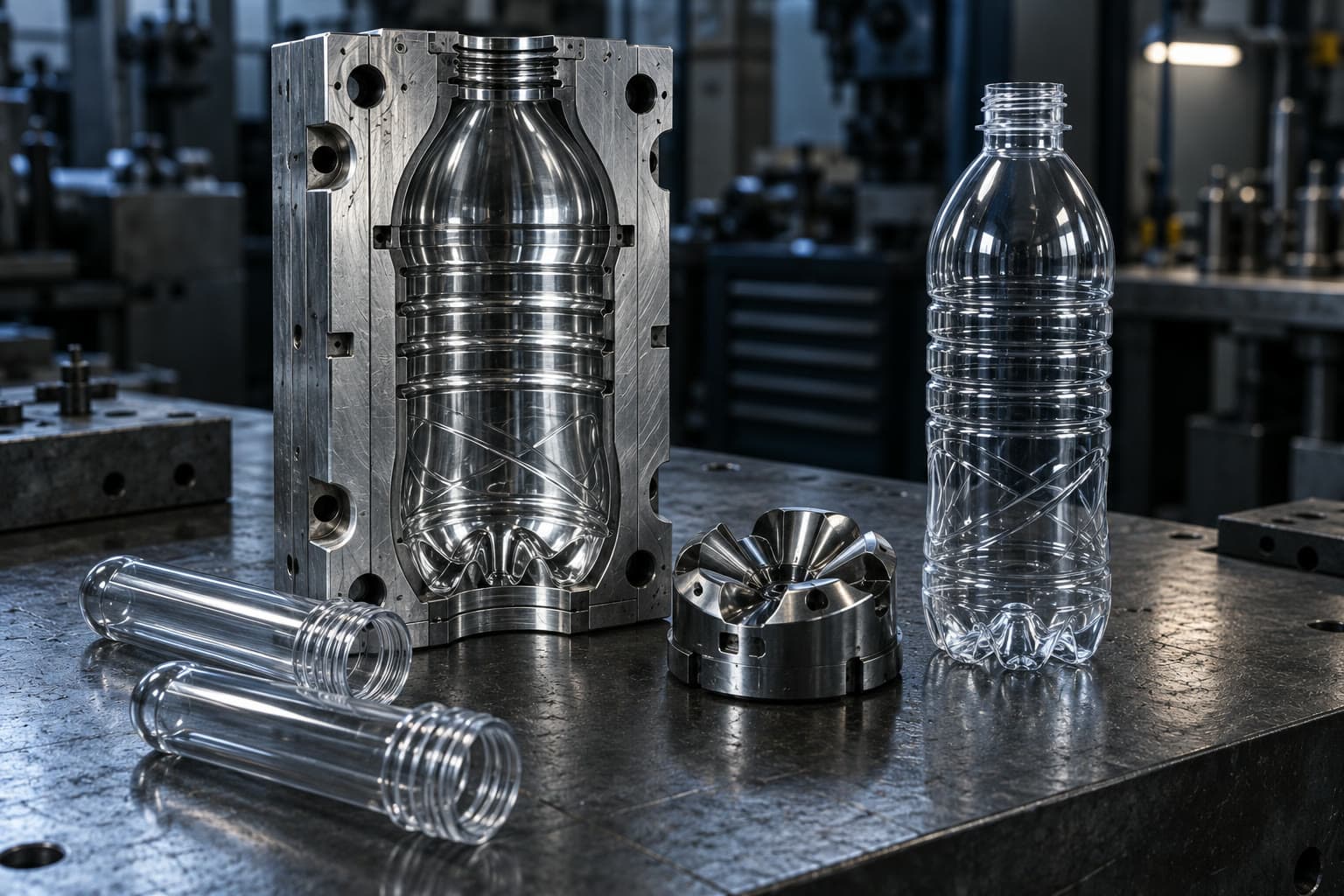

З чого складається видувна форма

Типова форма для ПЕТ-пляшки складається з кількох частин:

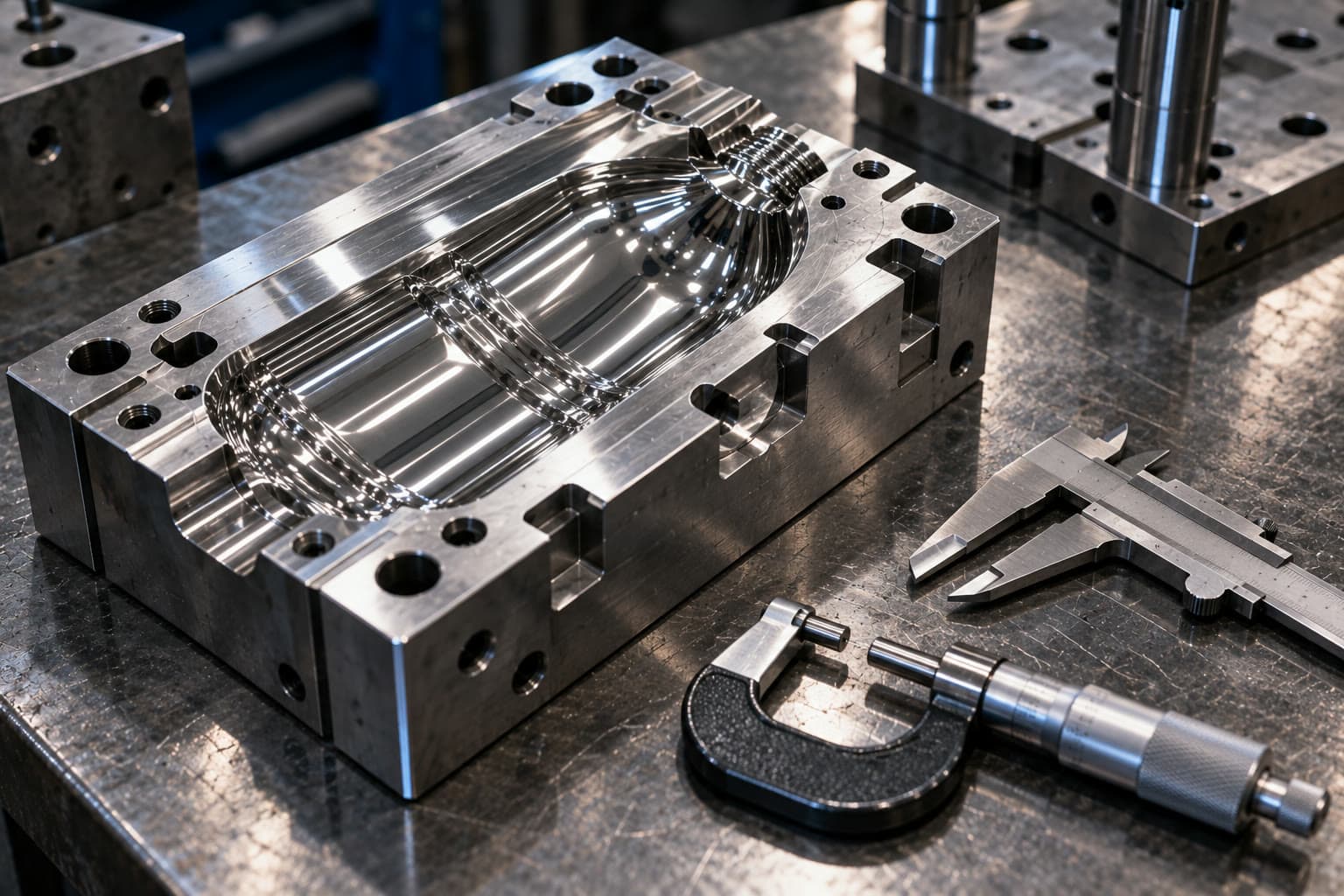

• дві половини корпусу — формують бічну поверхню пляшки з рельєфом, гранями чи зоною під етикетку;
• вставка дна — окрема деталь, яку можна замінити, не змінюючи всієї форми;
• канали охолодження — від них залежать тривалість циклу і стабільність розмірів;
• вентиляційні отвори — через них виходить повітря, щоб рельєф і грані відтворювалися чітко.

Яке дно обрати

Для газованих напоїв зазвичай роблять пелюсткове дно — з кількома опорами-пелюстками: воно витримує внутрішній тиск. Для негазованої води, олії та побутових рідин підходить простіше дно, яке легше видувати і на яке йде менше матеріалу. Для гарячого розливу потрібна особлива конструкція і пляшки, і форми.

Що потрібно для розрахунку форми

Щоб розрахувати форму без зайвих уточнень, підготуйте:

• креслення або 3D-модель пляшки, а якщо їх немає — зразок;
• об'єм пляшки і продукт, який у неї розливатимуть: газований, негазований, гарячий розлив;
• дані преформи: тип горловини, масу і креслення, якщо воно є;
• модель видувного автомата і кількість гнізд у формі;
• запланований тираж.

Нова пляшка чи доопрацювання форми

Якщо змінюються лише рельєф, зона під етикетку або дно, іноді достатньо переробити окремі частини наявної форми — наприклад, замінити вставку дна. Нову форму роблять, коли змінюються об'єм, висота або загальний контур пляшки. Рішення приймають після огляду форми і креслень.
